Hướng dẫn sử dụng Công tắc Aqara H1 – Bản không dây nguội N

Tổng quan về Công tắc H1 không dây nguội

Công tắc sử dụng sóng Zigbee 3.0 để giao tiếp, Aqara Smart Wall Switch H1 EU (No Neutral) là công tắc thông minh dùng để bật tắt đèn và các thiết bị điện trong gia đình. Sau khi kết nối công tắc với một Aqara Hub (như M1S, M2, G2H Pro, G3, E1), bạn có thể điều khiển công tắc thông qua app, hẹn giờ bật tắt và rất nhiều chức năng khác, ngoài ra công tắc có thể làm việc với các smart devices khác thông qua các tự động hóa.

* Đây là sản phẩm cần Aqara Hub để hoạt động. Chi tiết hơn bạn có thể tham khảo thông tin từ hãng, truy cập: www.aqara.com/support

Cảnh báo

1. Sản phẩm này không phải là một món đồ chơi. Vui lòng để trẻ em tránh xa sản phẩm này.
2. Sản phẩm này chỉ được thiết kế để sử dụng trong nhà.
3. Không sử dụng trong môi trường ẩm ướt hoặc ngoài trời.
4. Cẩn thận với độ ẩm. Không làm đổ nước hoặc các chất lỏng khác lên sản phẩm.
5. Không đặt sản phẩm này gần nguồn nhiệt. Không đặt nó trong một vỏ bọc trừ khi có hệ thống thông gió bình thường. Đừng cố gắng tự sửa chữa sản phẩm này. Tất cả các sửa chữa phải được thực hiện bởi một chuyên gia được ủy quyền.
6. Sản phẩm này thích hợp để cải thiện chất lượng cuộc sống gia đình của bạn và nhắc nhở bạn về tình trạng thiết bị. Nếu người dùng vi phạm hướng dẫn sử dụng sản phẩm, nhà sản xuất sẽ không chịu trách nhiệm về mọi rủi ro và tổn thất tài sản.

Phương pháp lắp đặt (Hình ảnh sử dụng là của phiên bản 2 nút (Double Rocker))

Hãy đảm bảo rằng nguồn điện tại hộp cầu dao hoặc CB Tổng đã được TẮT trước khi đấu dây!

Mở bảng công tắc bằng tuốc nơ vít lưỡi phẳng.

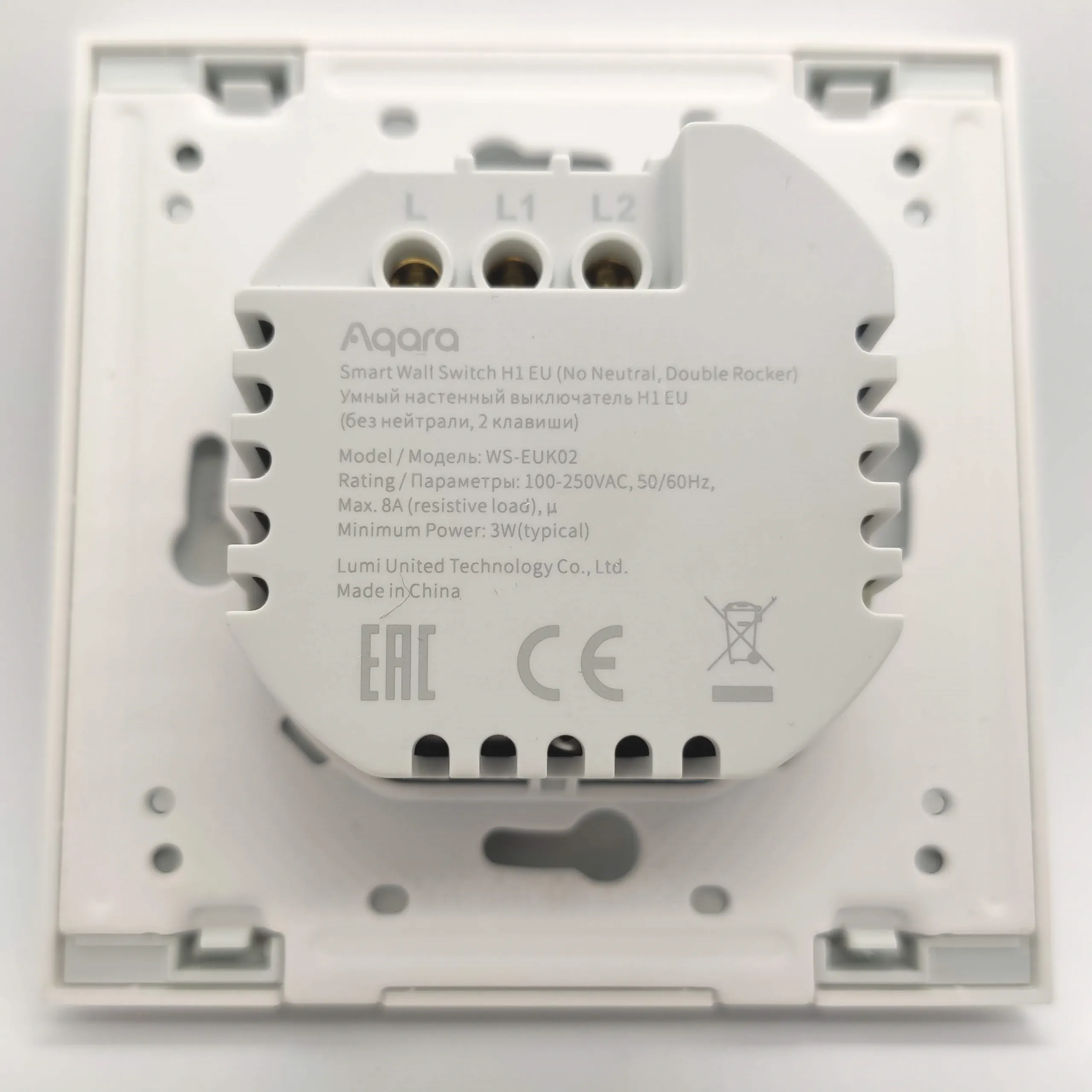

Nới lỏng vít ở mặt sau của công tắc bằng tuốc nơ vít, nối dây có điện (dây nóng) vào lỗ L và dây tải (đèn) vào lỗ L1 và L2 (tương ứng với các nút bên trái và bên phải) và siết chặt các vít đầu cuối sau khi xác nhận rằng hệ thống dây điện là chính xác.

Gắn công tắc vào hộp nối âm tường bằng các vít đi kèm và lắp tấm công tắc.

Bật nguồn chính tại bộ ngắt mạch và kiểm tra công tắc bằng cách nhấn nút. Nếu đèn có thể được điều khiển bình thường, công tắc đang hoạt động bình thường!

Cài đặt nhanh

1. Vui lòng thêm trung tâm vào ứng dụng Aqara Home theo Hướng dẫn bắt đầu nhanh về trung tâm.
2. Vui lòng mở ứng dụng Aqara Home, sau đó nhấn vào “+” ở góc trên cùng bên phải để vào trang “Thêm thiết bị (Phụ kiện)”. Nhấn vào biểu tượng quét mã ở góc trên bên phải và quét mã QR trên hộp gói, sách hướng dẫn sử dụng hoặc mặt sau của công tắc hoặc tìm và chọn “Công tắc treo tường thông minh H1 EU (Không trung lập, Cần xoay đơn/ Cần lắc đôi )”, và thêm nó theo hướng dẫn.

* Nếu kết nối không thành công, vui lòng di chuyển Hub đến gần công tắc hơn, kết nối với nguồn điện và thử lại.

Kiểm tra phạm vi hiệu quả: Nhấn nhanh nút trên thiết bị 3 lần. Nếu Hub thực hiện lời nhắc bằng giọng nói, điều đó cho biết rằng thiết bị có thể giao tiếp hiệu quả với Aqara Hub.

Mô tả đèn báo

Trạng thái đèn báo	Mô tả
Đèn xanh nhấp nháy một lần	Thiết bị được bật nguồn
Đèn xanh lam nhấp nháy nhanh chóng	Mạng Zigbee đang kết nối
Đèn xanh sáng ổn định	Mạng Zigbee hoạt động bình thường và công tắc đang được bật.
Đèn đỏ nhấp nháy nhanh chóng	Báo động quá tải và nhiệt độ cao
Đèn đỏ nhấp nháy chậm	Mạng Zigbee không được kết nối
Đèn đỏ sáng ổn định	Bảng điều khiển công tắc không khớp với mô-đun nguồn điện trong tường

Thông số kỹ thuật

Model	WS-EUK01 / WS-EUK02
Kích thước	85.8 × 86 × 37.55mm
Giao thức không dây	Zigbee 3.0
Điện áp đầu vào	100-250VAC, 50/60Hz, Max. 8A (resistive load)
Công suất tối thiểu	3W
Nhiệt độ hoạt động	0C-40C(32°F-104°F)
Độ ẩm hoạt động	0% ~ 95% RH, không ngưng tụ
Tần số hoạt động của Zigbee	2405-2480MHz
Công suất đầu ra tối đa Zigbee	13dBm
Có cái gì trong hộp vậy	Công tắc tường thông minh x 1 Hướng dẫn bắt đầu nhanh x 1 Vít x 2
