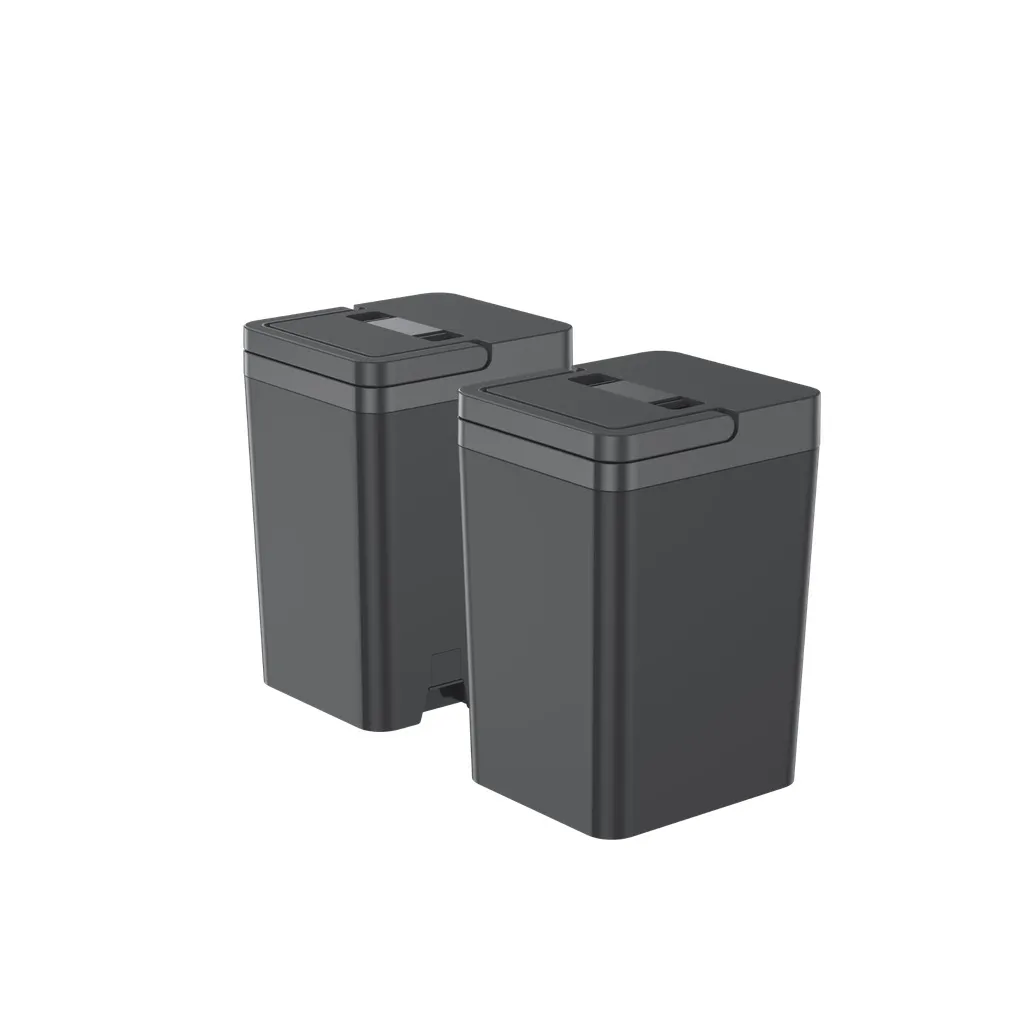

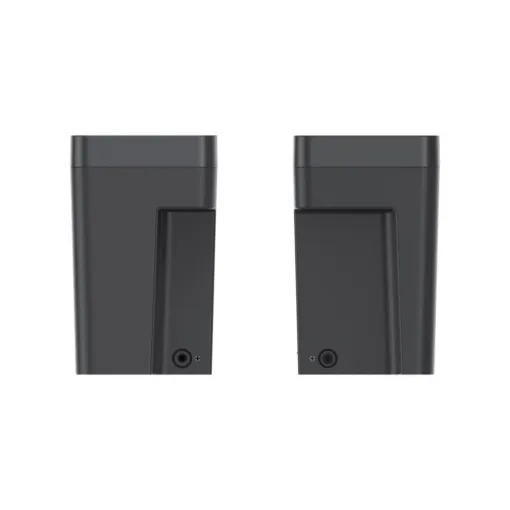

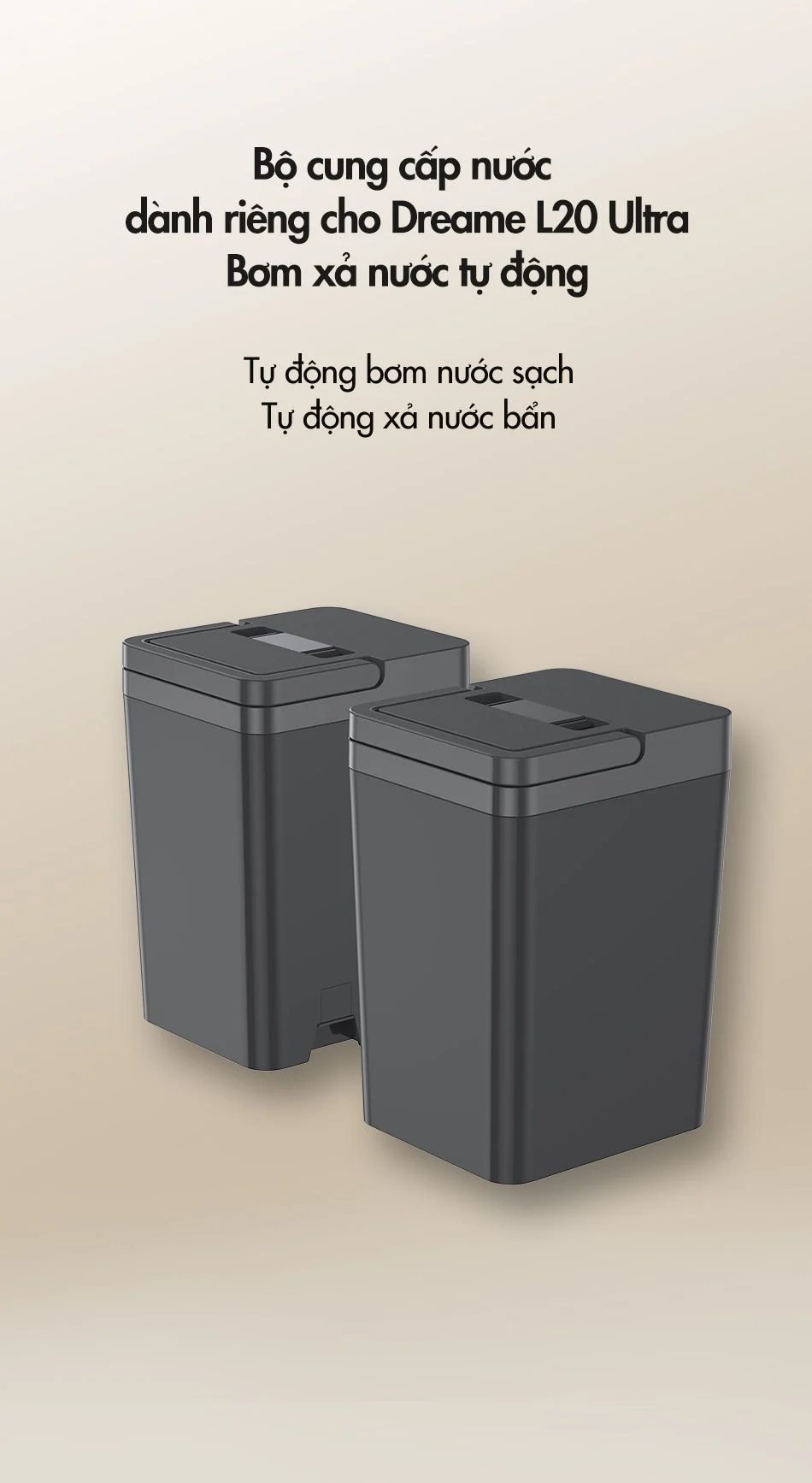

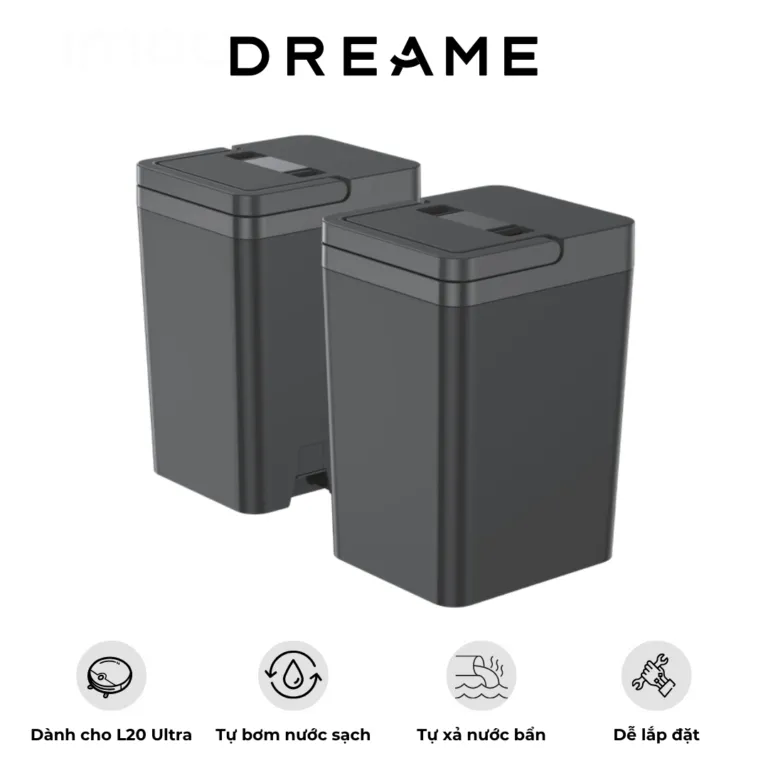

Bộ bơm xả nước tự động dành cho robot hút bụi lau nhà Dreame L20 Ultra

Lưu ý: Bộ cấp xả nước này chỉ tương thích với Dreame L20 Ultra. Không sử dụng với các dòng robot khác.

Chỉ mua bộ cấp xả nước tự động này để sử dụng với Dreame L20 Ultra.

Vui lòng liên hệ dịch vụ chăm sóc khách hàng để được tư vấn trước khi mua bộ kit này

Bạn có thể mua riêng robot hút bụi lau sàn Dreame L20 Ultra với đủ tính năng. Bộ kit này chỉ là phụ kiện bổ sung, hỗ trợ bơm và xả nước tự động.

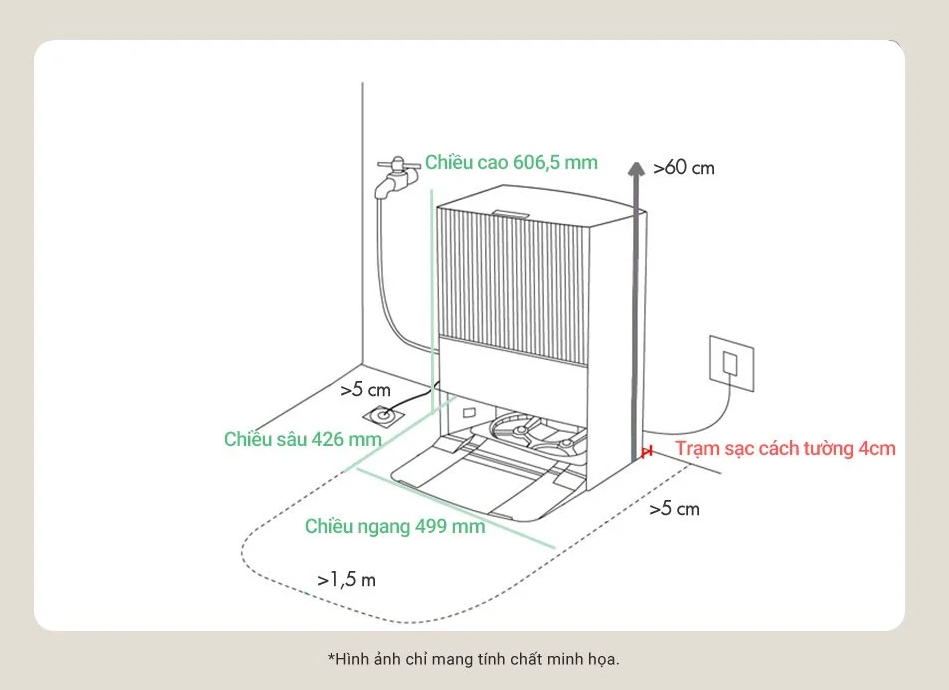

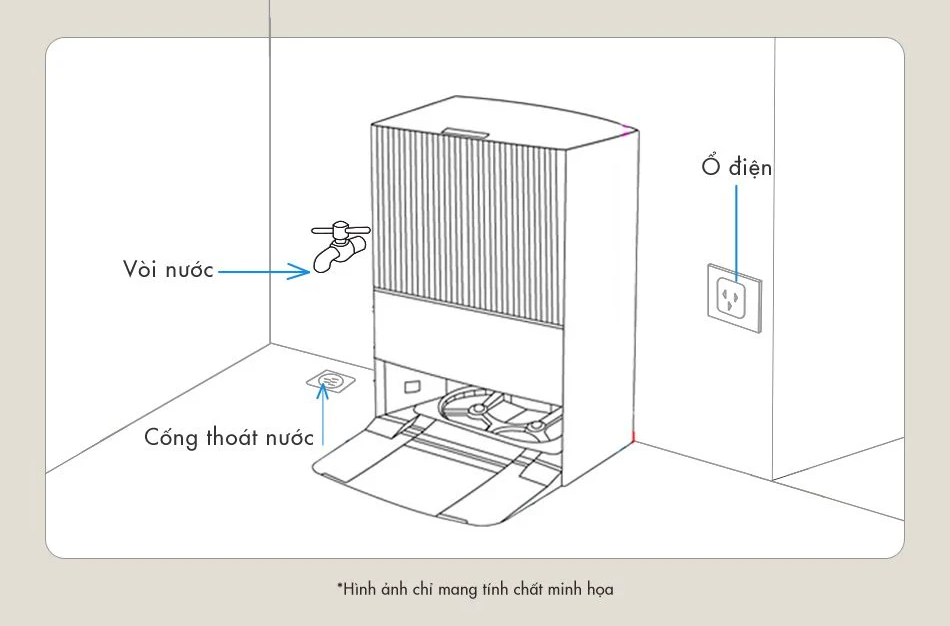

Minh họa vị trí lắp đặt trạm sạc Dreame L20 Ultra

Kiểm tra môi trường lắp đặt

Các tiêu chí cơ bản:

Với những ngôi nhà đang trong quá trình cải tạo, bạn có thể đánh dấu một vị trí nhất định để lắp bộ dụng cụ bơm xả nước tự động của Dreame L20 Ultra.

1. Ống cấp nước và thoát nước cần có độ dài trong phạm vi 5m.
2. Nên đặt bộ bơm/xả tự động gần nguồn cấp nước và cống thoát nước nhất có thể.
3. Đặt bộ bơm/xả tự động gần ổ điện. Lưu ý vị trí ổ điện gần nhất nằm trong phạm vi 1,5m.
4. Vị trí lắp đặt phải gần nguồn wifi 2.4Ghz để đảm bảo thiết bị nhận tín hiệu kết nối ổn định.

Gợi ý khu vực lắp đặt

Các tiêu chí cần đáp ứng

1. Tránh ánh nắng chiếu trực tiếp vào khu vực đặt bộ bơm xả tự động.
2. Nên chọn vị trí lắp đặt gần với nguồn nước và cống thoát.
3. Khoảng cách giữa trạm sạc và ổ điện nên nằm trong phạm vi 1,5m.
4. Loại bỏ các vật cản trong phạm vi 1,5m phía trước và 5cm hai bên trạm sạc.
5. Không lắp thiết bị gần khu vực ngưỡng cửa có độ cao trên 20mm. Nếu ngưỡng cửa cao từ 2 – 3,5cm, người dùng phải lắp thêm mặt phẳng nghiêng trên ngưỡng cửa để robot có thể di chuyển.
6. Đặt trạm sạc trong khu vực có tín hiệu wifi 2.4GHz mạnh.

Lưu ý trước khi lắp đặt

1. Kích thước của van điều khiển 3 cổng trên thiết bị là G1/2. Nếu không phù hợp, người dùng cần mua bộ chuyển đổi khác.
2. Sử dụng đồng hồ chuyên dụng để đo áp lực nước, đảm bảo các chỉ số nằm trong khoảng 0.14 MPa – 1 MPa.
3. Khóa ngun nước trước khi lắp đặt bộ kit và đảm bảo đã xả hết nước trong ống.
4. Không sử dụng nước nóng đối với bộ bơm xả nước tự động.
5. Trước khi lắp bộ bơm xả nước tự động, hãy ngắt nguồn điện của trạm sạc.

Giải pháp lắp đặt bộ cấp xả nước tự động dành riêng cho Dreame L20 Ultra

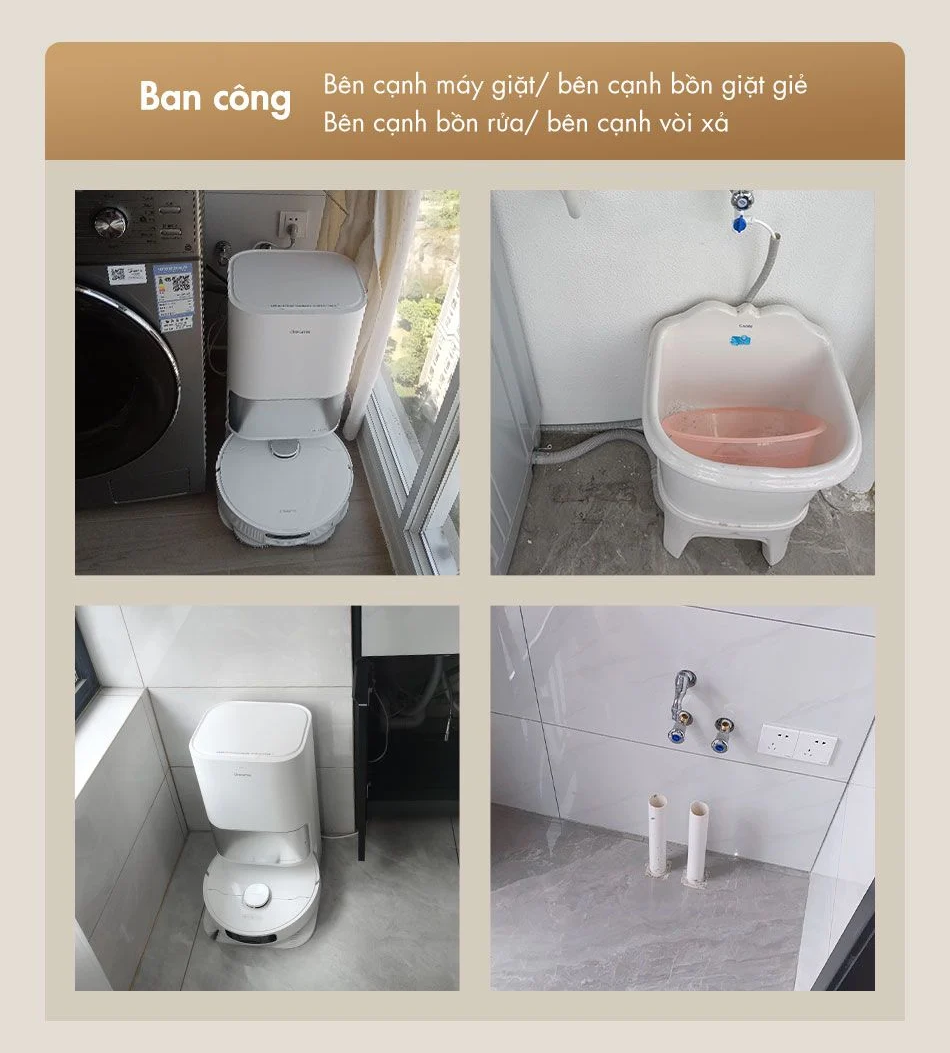

Gợi ý vị trí lắp đặt 1

1. Vị trí đặt trạm sạc: Khu vực có chiều cao từ 65 – 75cm (người dùng sẽ phải di chuyến trạm sạc mối khi thay miếng lọc nước và hộp đựng nước lau chuyên dụng)
   Khu vực có chiều cao từ 75- 90cm (người dùng sẽ không phải di chuyển trạm sạc khi thay miếng lọc nước và hộp đựng nước lau chuyên dụng vì nắp trạm có thể mở hờ)
   Khu vực có chiều cao ≥ 90 cm, chiều ngang > 53 cm và chiều sâu > 150 cm (Nắp trạm sạc có thể đóng mở bình thường để vệ sinh miếng lọc nước và hộp đựng nước lau chuyên dụng)
2. Đường ống cấp nước: có thể dùng chung với đường ống máy giặt, bồn giặt giẻ, bồn rửa, van góc cấp nước.
3. Đường ống thoát nước: cùng đường ống thoát nước của máy giặt, bồn giặt giẻ, bồn rửa hoặc cống thoát nước sàn.
4. Nguồn cấp điện: ổ điện gần máy giặt, gần ban công
5. Thiết kế hệ thống ống: Ống dẫn hoặc ống sàn có miếng che

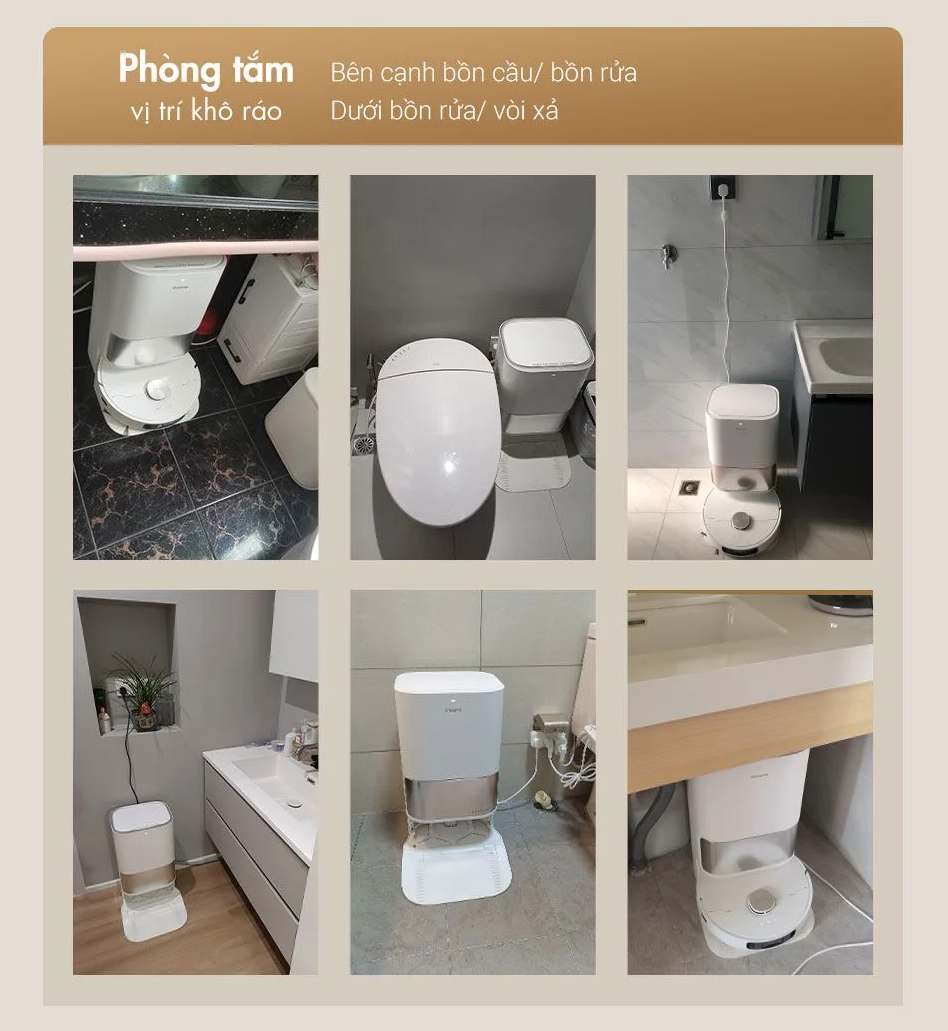

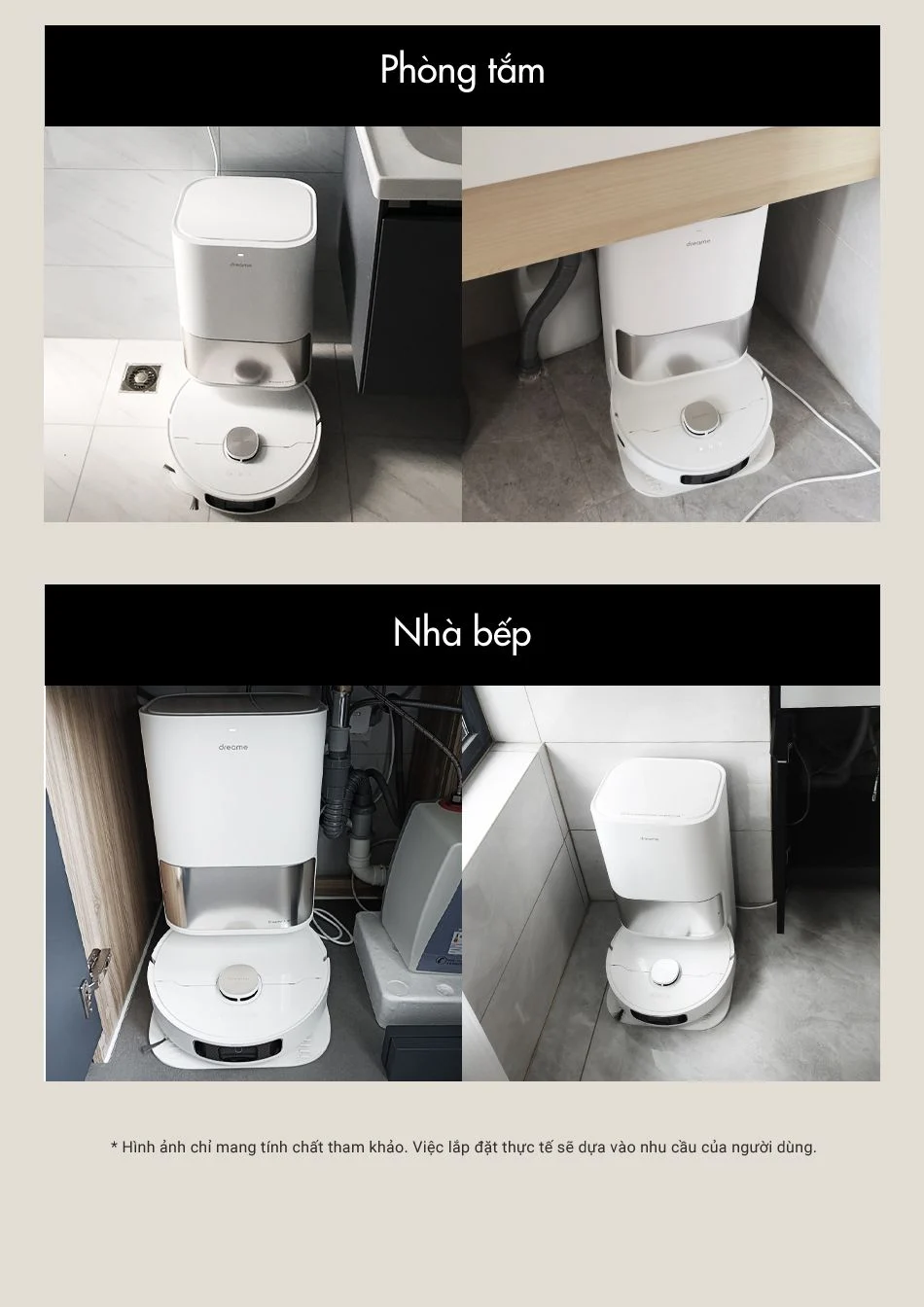

Gợi ý vị trí lắp đặt 2

1. Vị trí đặt trạm sạc:

1. Khu vực có chiều cao từ 65-75cm (người dùng sẽ phải di chuyển trạm sạc mỗi khi thay miếng lọc nước và hộp đựng nước lau chuyên dụng).
2. Khu vực có chiều cao từ 75-90cm người dùng sẽ không phải di chuyển trạm sạc khi thay miếng lọc nước và hộp đựng nước lau chuyên dụng vì nắp trạm có thể mở hờ.
3. Khu vực có chiều cao lớn hơn 90cm, chiều ngang lớn hơn 50cm và chiều sâu 150cm nắp sạc có thể đóng mở bình thường để vệ sinh miếng lọc nước và hộp đựng miếng lau chuyên dụng.

       2. Đường ống cấp nước: dùng chung ống nước với bồn xả toilet, bồn rửa, vòi xả xô, hoặc van góc cấp nước.

       3. Đường ống thoát nước: đường ống thoát nước của bồn rửa hoặc cống thoát nước của nhà tắm.

4. Nguồn cấp điện: Ổ điện trong phòng tắm (lưu ý chọn khu vực khô ráo để không bị sự cố điện)

5. Thiết kế hệ thống ống: Ống dẫn hoặc ống sàn có miếng che (có thể phát sinh chi phí)

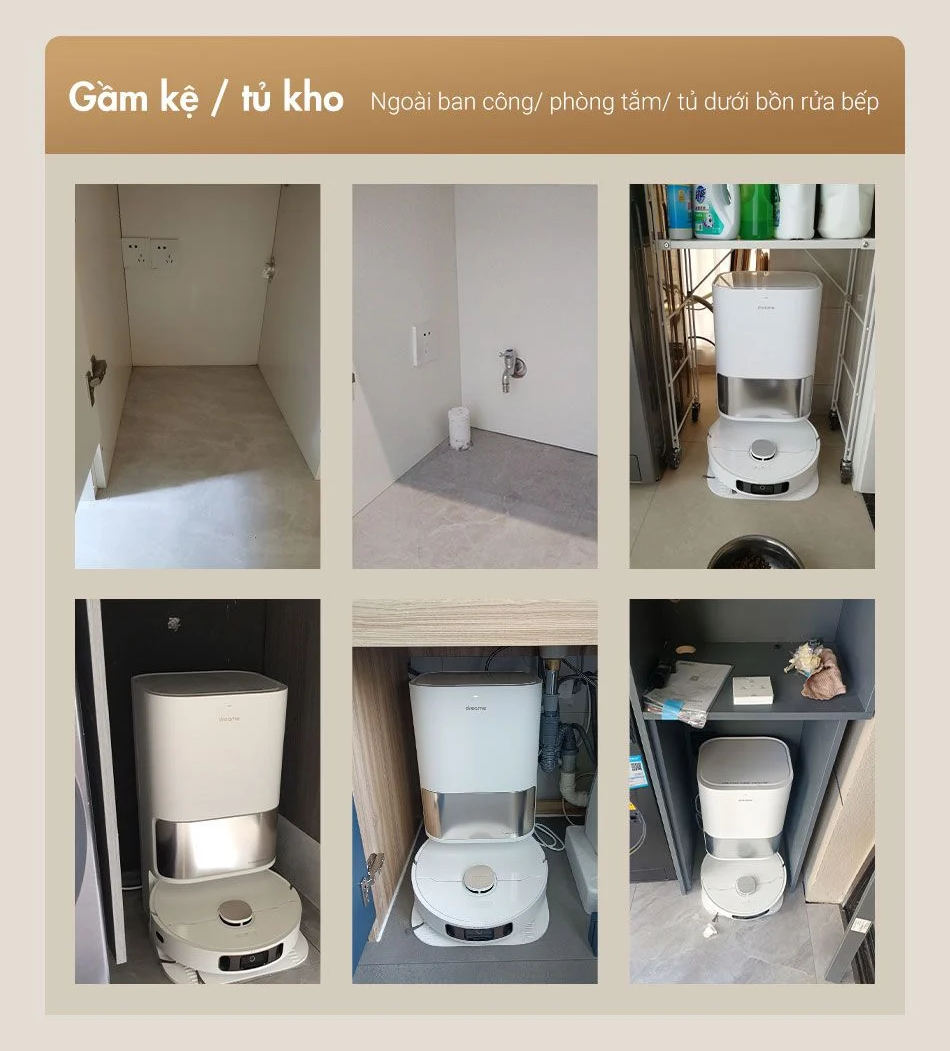

Gợi ý vị trí lắp đặt 3

1. Vị trí đặt trạm sạc:

1. Khu vực có chiều cao từ 65-75cm (người dùng sẽ phải di chuyển trạm sạc mỗi khi thay miếng lọc nước và hộp đựng nước lau chuyên dụng).
2. Khu vực có chiều cao từ 75-90cm người dùng sẽ không phải di chuyển trạm sạc khi thay miếng lọc nước và hộp đựng nước lau chuyên dụng vì nắp trạm có thể mở hờ.
3. Khu vực có chiều cao lớn hơn 90cm nắp sạc có thể đóng mở bình thường để vệ sinh miếng lọc nước và hộp đựng miếng lau chuyên dụng. Nếu tủ kho có đóng cửa dưới cửa cần có khe hở với chiều cao lớn hơn 16cm và chiều ngang lớn ngang 35cm
4. Chiều sâu của tủ lớn hơn 30cm, tổng khoảng cách khu vực trống phía trước trạm sạc 150cm (tính từ mặt sau của trạm sạc)

       2. Đường ống cấp nước: van góc cấp nước dưới chậu rửa

       3. Đường ống thoát nước: đường ống thoát nước phù hợp hoặc cống thoát nước khu vực

4. Nguồn cấp điện: Ổ điện ở ban công, phòng tắm, nhà bếp

5. Thiết kế hệ thống ống: lỗ khoan ở gầm kệ, tủ kho, ống dẫn

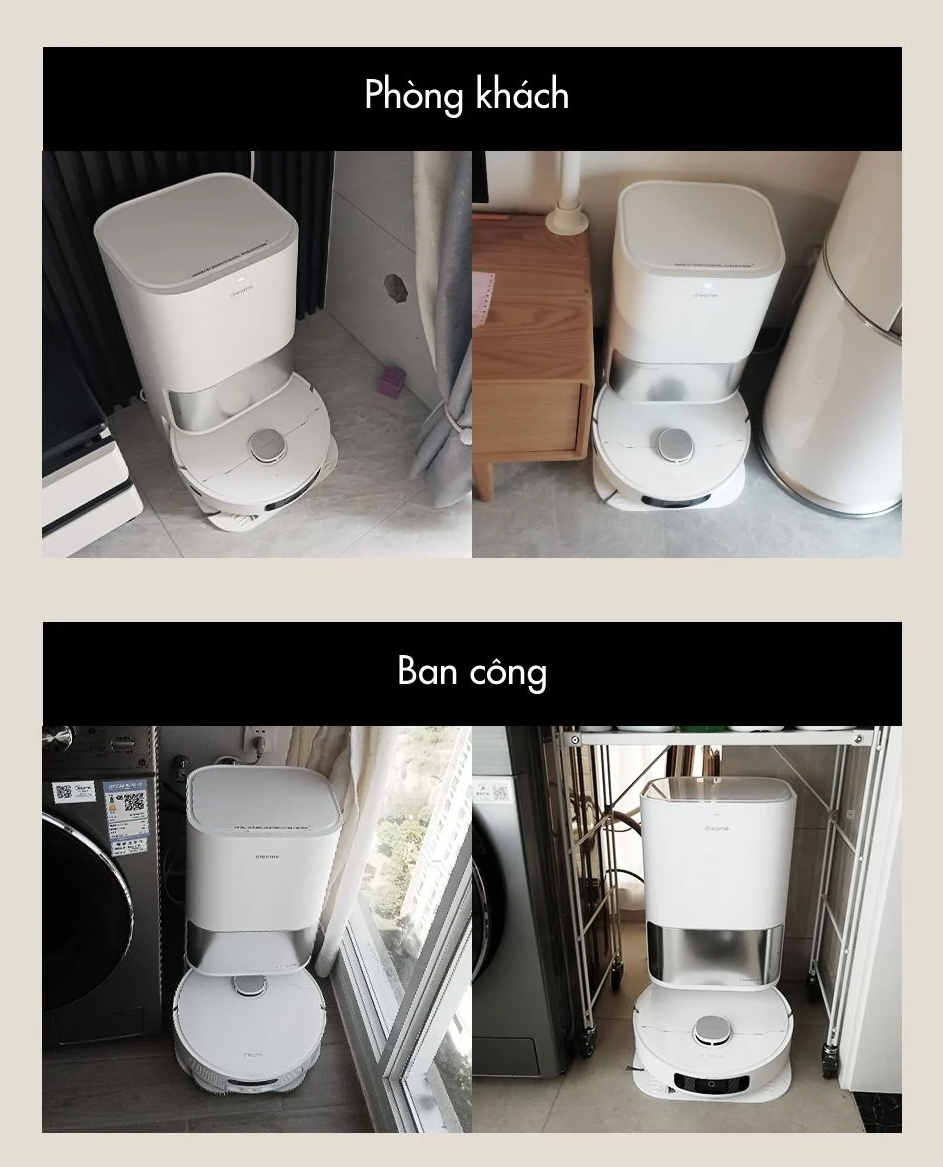

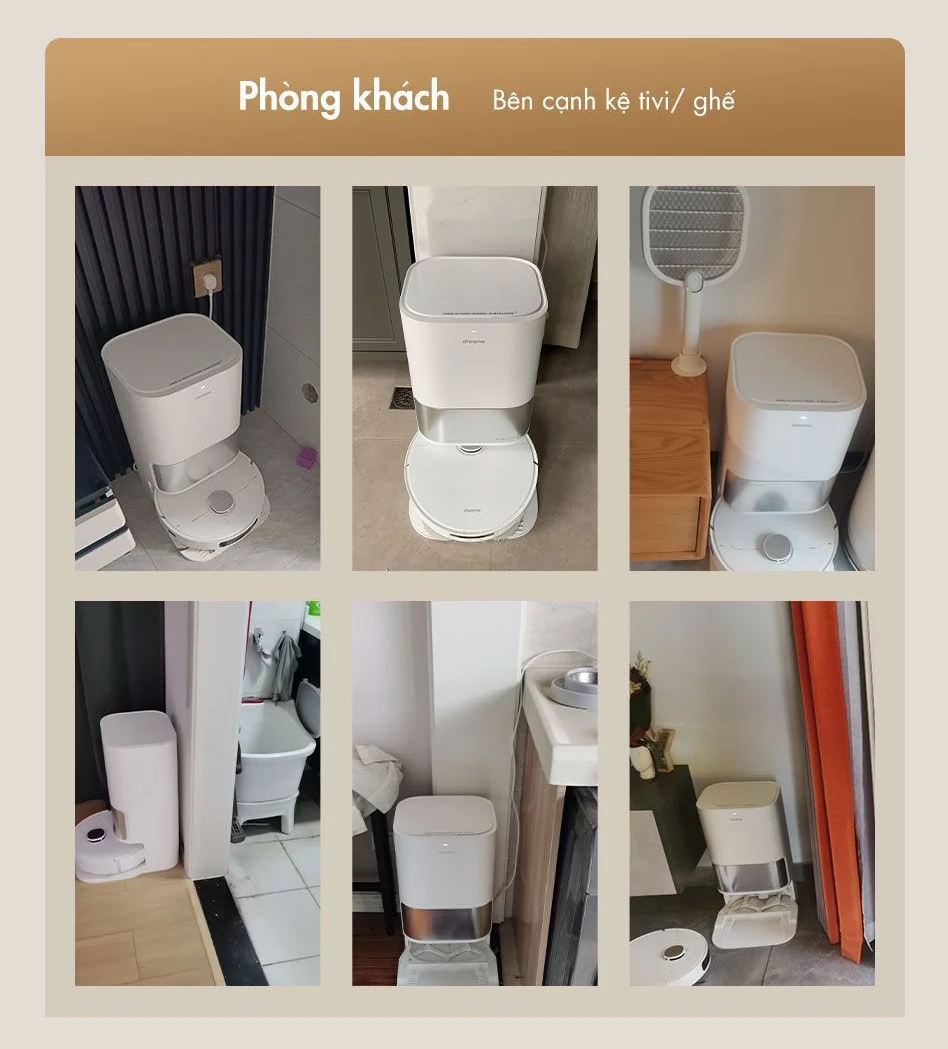

Gợi ý vị trí lắp đặt 4

1. Vị trí đặt trạm sạc:

1. Khu vực có chiều cao từ 65-75cm (người dùng sẽ phải di chuyển trạm sạc mỗi khi thay miếng lọc nước và hộp đựng nước lau chuyên dụng).
2. Khu vực có chiều cao từ 75-90cm người dùng sẽ không phải di chuyển trạm sạc khi thay miếng lọc nước và hộp đựng nước lau chuyên dụng vì nắp trạm có thể mở hờ.
3. Khu vực có chiều cao lớn hơn 90cm, chiều ngang lớn hơn 55cm và chiều sâu lớn hơn 150cm (nắp trạm sạc có thể đóng mở bình thường để vệ sinh miếng lọc nước và hộp đựng nước lau chuyên dụng).

       2. Đường ống cấp nước: dùng chung vòi cấp nước với máy giặt, bồn giặt giẻ, bồn rửa, van góc cấp nước gần phòng khách

       3. Đường ống thoát nước: dùng chung ống thoát nước hoặc với máy giặt, bồn giặt giẻ, bồn rửa, vòi xả gần phòng khách

4. Nguồn cấp điện: Ổ điện trong phòng khách

5. Thiết kế hệ thống ống: lỗ khoan trên tường hoặc dùng chung với lỗ ống xả nước của máy điều hòa + ống nước hoặc ống dẫn, ống sàn có miếng che.

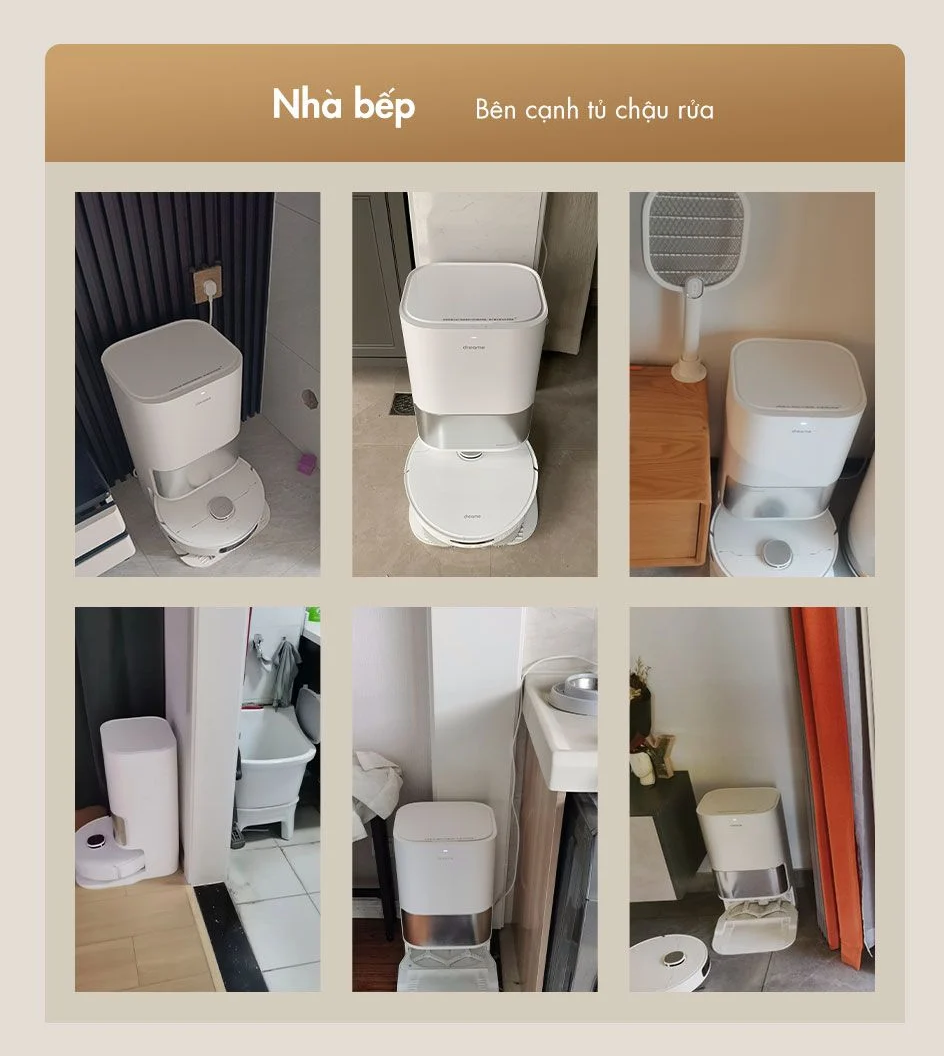

Gợi ý vị trí lắp đặt 5

1. Vị trí đặt trạm sạc:

1. Khu vực có chiều cao từ 65-75cm (người dùng sẽ phải di chuyển trạm sạc mỗi khi thay miếng lọc nước và hộp đựng nước lau chuyên dụng).
2. Khu vực có chiều cao từ 75-90cm người dùng sẽ không phải di chuyển trạm sạc khi thay miếng lọc nước và hộp đựng nước lau chuyên dụng vì nắp trạm có thể mở hờ.
3. Khu vực có chiều cao lớn hơn 90cm, chiều ngang lớn hơn 55cm và chiều sâu lớn hơn 150cm (nắp trạm sạc có thể đóng mở bình thường để vệ sinh miếng lọc nước và hộp đựng nước lau chuyên dụng).

       2. Đường ống cấp nước: dùng chung vòi góc cấp nước dưới chậu rửa nhà bếp

       3. Đường ống thoát nước: dùng chung ống thoát nước và cống thoát nước dưới chậu rửa nhà bếp

4. Nguồn cấp điện: Ổ điện trong nhà bếp

5. Thiết kế hệ thống ống: lỗ khoan bên cạnh tủ + ống dẫn hoặc ống sàn có miếng che (có thể phát sinh chi phí)

Yêu cầu vị trí lắp đặt bộ bơm xả nước dành riêng cho Robot Dreame L20 Ultra

Với những ngôi nhà, căn hộ đang trong quá trình sửa chữa xây dựng, người dùng có thể khoanh vùng một khu vực riêng biệt phù hợp để lắp bộ cấp xả nước tự động của Dreame L20 Ultra

1. Trạm sạc cần được đặt ở không gian thoáng, không vật cản hoặc gờ cao. Khoảng trống ở hai bên thân máy cần đảm bảo lớn hơn 5cm mỗi bên. Khoảng trống phía trước trạm sạc cần lớn hơn 1,5m
2. Không lắp thiết bị gần khu vực ngưỡng cửa có độ cao trên 20mm. Nếu ngưỡng cửa cao từ 2-3.5cm, người dùng phải lắp thêm mặt phẳng nghiêng trên ngưỡng cửa để robot có thể di chuyển.
3. Vị trí lắp đặt cần tránh nơi có ánh sáng trực tiếp để không làm ảnh hưởng tới quá trình vận hành.
4. Không lắp đặt ở nơi có nước tràn, vd như ở ban công mở và phòng tắm không vách ngăn cách khu vực khô và ướt.

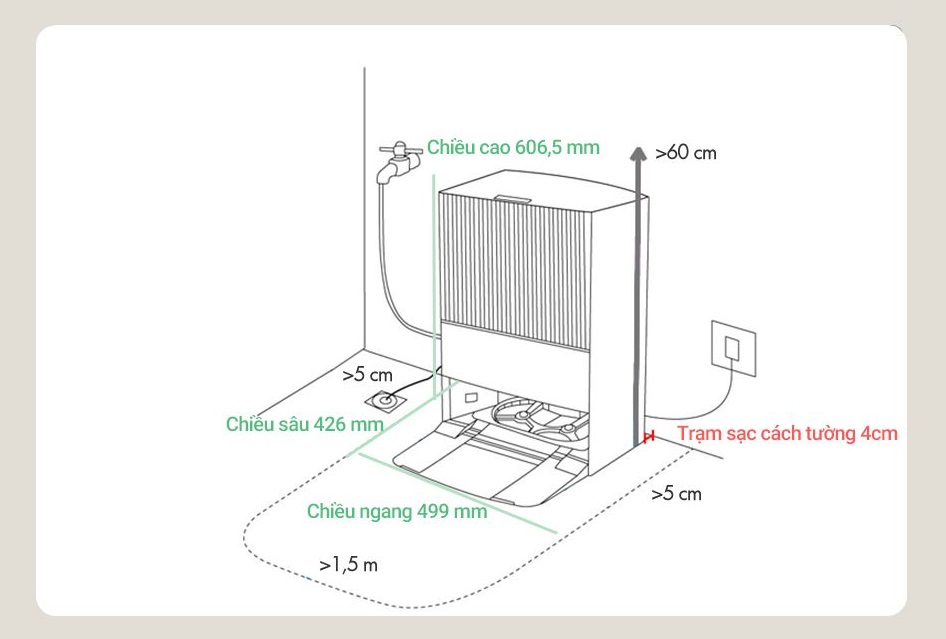

Yêu cầu kích thước khi lắp đặt Robot Dreame L20 Ultra

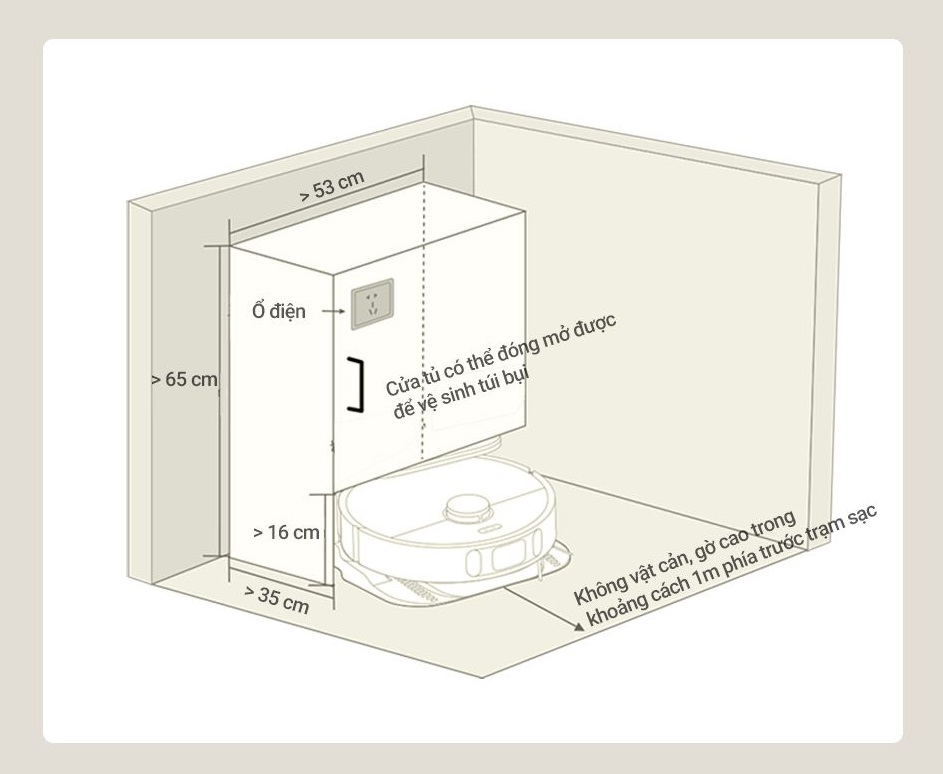

Giải pháp 1: Khoảng cách khi lắp trạm sạc vào tủ che

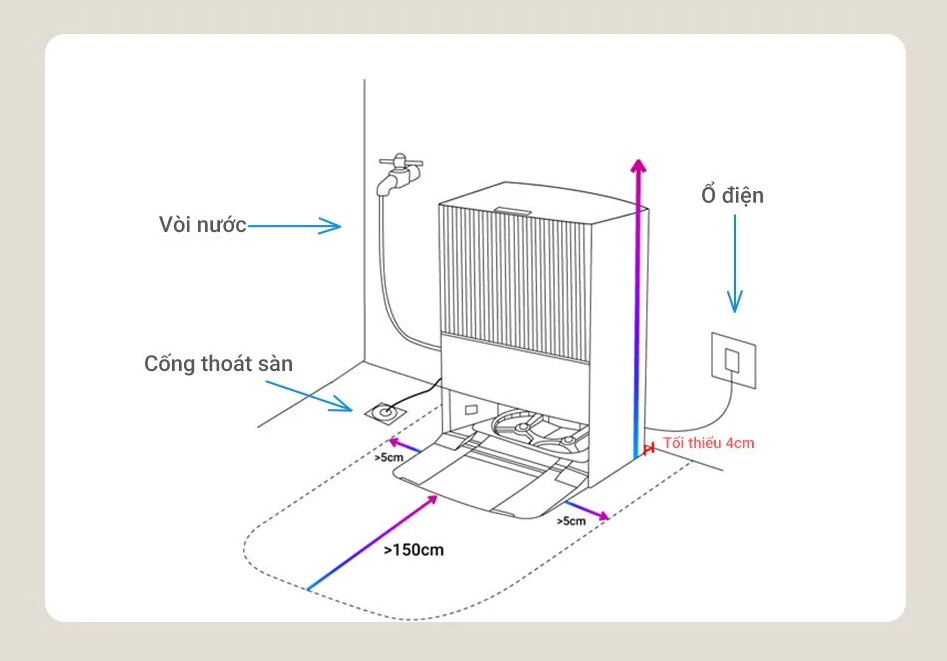

Giải pháp 2: Khoảng cách khi lắp đặt trạm sạc
